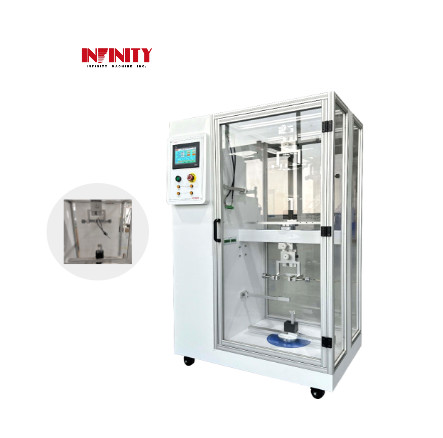

ญี่ปุ่น Panasonic AC Servo Motor Driven Wire 45° เครื่องทดสอบดึงโคนสําหรับสายขนาดเล็ก

                                                                 เครื่องทดสอบการดึงสาย 45° คอน

รูปแบบ: IC1362

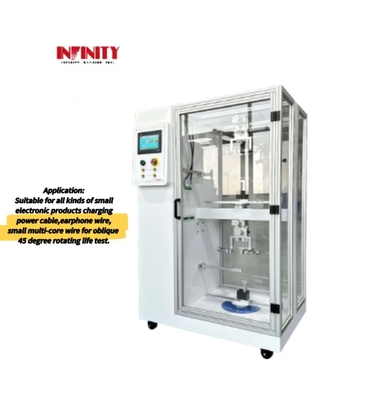

การใช้งาน:

เหมาะสําหรับทุกชนิดของผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดเล็ก การชาร์จสายไฟฟ้าสายหูฟังสาย, สายหลายแกนขนาดเล็กสําหรับ oblique 45 องศาหมุนการทดสอบอายุ

ลักษณะ:

1. การออกแบบสถานีคู่, การควบคุมอิสระ, ประหยัดพื้นที่การทดสอบมาก, การออกแบบปกป้องโปร่งใส, ไม่เพียงแต่สะดวกที่จะสังเกตสถานะการทดสอบและปรับปรุงความปลอดภัยของอุปกรณ์

2. Taiwan WEINVIEW touch screen + Japan Mitsubishi PLC ใช้ในการควบคุมโปรแกรม สภาพการทดสอบสามารถ input ในจอสัมผัสและสภาพการทดสอบและเวลาทดสอบสามารถแสดงในเวลาจริง.

3. มันถูกขับเคลื่อนโดยยี่ปุ่น Panasonic AC servo มอเตอร์, ยี่ปุ่น SHIMPO ความละเอียดการลดความช้าของดาวเคราะห์, ยี่ปุ่น Mitsubishi แผ่นสลับการส่ง, มุมการทดสอบเป็นแม่นยําและควบคุมการซ้ําได้ดีและใช้ได้นาน.

4.ด้วยฟังก์ชันของการตรวจสอบการนําสาย, สายถูกตัดระหว่างการทดสอบ, และหยุดสัญญาณเตือนทันที.

5.มันมีฟังก์ชันของการตรวจจับการเปลี่ยนแปลงความต้านทานของสาย, และสามารถตั้งขั้นต่ําบนและล่าง.

รายละเอียดs:

วิธีการทดสอบ:

1.แนบปลายหนึ่งของสายไฟฟ้าหรือสายหูฟังบนเครื่องติดตามตามรูปด้านล่าง พับกลับใน 80 ~ 100 มม ของปลายกริ่งและเชื่อมต่อกับเส้นอ้างอิง (เส้นอ้างอิงผ่านสองพูลย้ายตามที่แสดงในรูปด้านล่าง), และปลายอีกส่วนหนึ่งเชื่อมต่อกับน้ําหนัก)

2. กําหนดความเร็วเป็น 252 องศา / วินาที มุมหมุนเป็น 720 องศาหมุน 360 องศาและจากนั้นหมุนกลับ 360 องศากลับไปที่จุดเริ่มต้นจนถึงการสมบูรณ์ของเวลาตรวจสอบว่าสายไหมดี.

3. หากจําเป็นต้องติดตามว่าการทดสอบสายไฟมีความบกพร่องหรือความต้านทานของสายไฟเปลี่ยนแปลงทั้งสองปลายของสายจะเชื่อมต่อกับสายการนําทางของเครื่องจักรหรือสายการตรวจสอบความต้านทาน ตามลําดับ. เมื่อการแตกสายมีอาการบกพร่องหรือการเปลี่ยนแปลงความต้านทานเกินขีดจํากัด เครื่องจะหยุดการทดสอบและสัญญาณสัญญาณโดยอัตโนมัติ

Sอินเตอร์เฟซของโปรแกรม:

ขนาดเครื่อง:
