เครื่องทดสอบการกระแทกลูกเหล็กอัตโนมัติความแม่นยําสูง สําหรับผลิตภัณฑ์อิเล็กทรอนิกส์

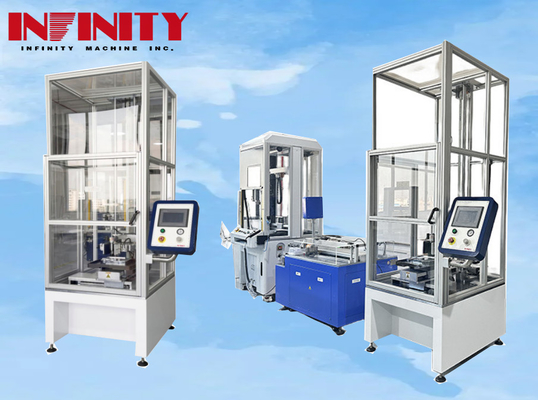

เครื่องทดสอบการกระแทกลูกบอลแบบอัตโนมัติสามแกน

เลขรุ่นสินค้า: ID6150


การใช้งาน:

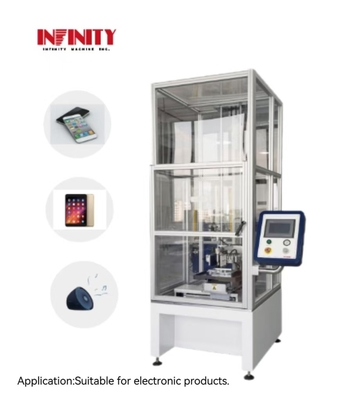

เครื่องใช้ PLC การควบคุมโหมด, ช่องดูดใช้อุปกรณ์ความดันลบว่าง, การถือขนาดต่าง ๆ ของลูกเหล็ก, กดปุ่มตก, ช่องดูด,ลูกเหล็กจะใช้ในการทดสอบการตกอิสระ, กระทบพื้นผิวของตัวอย่าง และทดสอบความต้านทานต่อการกระแทกของตัวอย่าง ซึ่งเหมาะสําหรับการทดสอบการกระแทกของโทรศัพท์มือถือ, แท็บเล็ต, ออดิโอและสินค้าอิเล็กทรอนิกส์อื่น ๆ

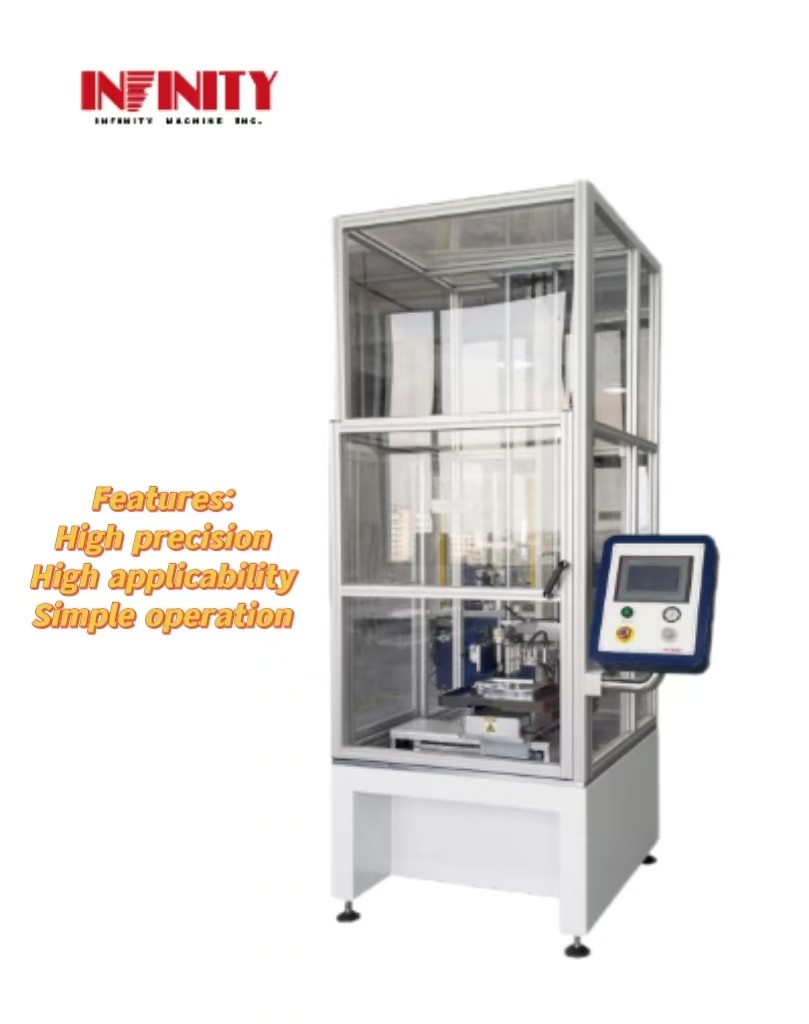

ลักษณะ:
1อุปกรณ์ใช้วิธีการดูดซึมระยะว่างเพื่อดูดซึมลูกเหล็ก ซึ่งมีความแม่นยํามากกว่าวิธีการหย่อนขากลมันสามารถโปรแกรมได้ เพื่อทําการทดสอบวงจรหลายจุดอัตโนมัติ และปรับปรุงประสิทธิภาพการทดสอบ.
2แกน X, Y และ Z ถูกขับเคลื่อนโดยเครื่องยนต์เซอร์โวญี่ปุ่น Panasonic, การขับเคลื่อนลูกกลิ้งความแม่นยํา, เสียงเสียงต่ําและการใช้งานที่ยั่งยืน
3.ภาษามีอินเตอร์เฟสภาษาอังกฤษที่เรียบง่าย เหมาะสําหรับลูกค้าทั่วโลก
4.การทํางานของโปรแกรมอินเตอร์เฟซที่เรียบง่ายและง่ายที่จะใช้งาน. โปรแกรมมีการออกแบบ anti-การพักฟังก์ชันเพื่อให้แน่ใจว่าความแม่นยําและความปลอดภัยของแต่ละการทดสอบ
5.การตั้งค่าใหม่อัตโนมัติพิเศษและฟังก์ชันการรับอัตโนมัติ, สามารถทําความเข้าใจการทดสอบวงจรโดยไม่ต้องดูแลและอัตโนมัติกระแทกของลูกเหล็กกับตัวอย่างระหว่างการเปิดและทํางาน, และลูกเหล็กสปริงและถูก clamped โดย splints เพื่อป้องกันการกระแทกที่สองบนตัวอย่างเมื่อ XY แพลตฟอร์มถูกวางอยู่ในตําแหน่งของรูคอนและลูกโคอาคซ์,กระบอกถูกปลดปล่อยและหลุดลูกเหล็ก, และลูกเหล็กจะรีเซ็ตอัตโนมัติไปยังศูนย์กลางของรูคอน หลังจากที่แกน Z ปล่อยลูกบอล, วงจรจะดําเนินการ
6.เครื่องจักรทั้งหมดนํามาใช้การออกแบบโครงสร้างพื้น, แผ่นการทํางานสามารถหมุน, เพื่อให้ผู้ประกอบการใกล้เคียงกับพื้นที่การทดสอบ, สะดวกสบายกว่าการบรรทุกตัวอย่างและการบรรทุก
7อุปกรณ์ให้กลไกการตรวจสอบความผิดพลาดที่สมบูรณ์แบบของภาวะการทํางานและให้ข้อมูลความผิดพลาดที่ตรงกันและดําเนินการตรวจจับและการประมวลผลในเวลาจริงของความล้มเหลว servo, ความผิดพลาดของเซ็นเซอร์, ความผิดพลาดขีดจํากัดแกน X, Y และ Z, เพื่อให้การปกป้องความปลอดภัยของบุคคลและอุปกรณ์สูงสุด
8อุปกรณ์มีฟังก์ชันเลเซอร์อินฟราเรด สามารถหาตําแหน่งของจุดลงจอดได้อย่างแม่นยํา และอํานวยความสะดวกให้ผู้ทดสอบสามารถกําหนดตําแหน่งการทดสอบได้อย่างแม่นยํา
9สูตรการทดสอบถูกเก็บไว้ใน ROM ของระบบ ซึ่งง่ายและสะดวกในการอ่านและเปลี่ยนตําแหน่งการทดสอบ

ปริมาตรการจําแนก:


ระบบควบคุม อินเตอร์เฟซ:


แผนการกระแสการดําเนินงาน::

1.แคลมตัวอย่างและวางลูกบอลที่รูคอน


2.แกน Z ลดลงและดูดซึมลูกเหล็ก

3.หยิบลูกเหล็กและขึ้นไปถึงความสูงการชนที่กําหนด

4.วาง X และ Y แพลตฟอร์มที่จุดกระแทก

5.ลูกบอลตกและชนจุดชน

6ในขณะที่ลูกบอลกระโดดขึ้น กระบอกจะยืดออก เพื่อจับลูกบอลเหล็ก เพื่อป้องกันการชนครั้งที่สอง

7หลังจากที่ XY พลาตฟอร์มถูกวางไว้ในตําแหน่งของหลุมกระโปรงและเป็น coaxial กับลูกกลอง, กระบอกถูกปล่อยและลูกเหล็กถูกลดลงลูกเหล็กอัตโนมัติรีเซ็ตไปยังศูนย์กลางของหลุม conperหลังจากที่แกน Z ลดลงเพื่อรับลูกบอล วงจรจะดําเนินการ
